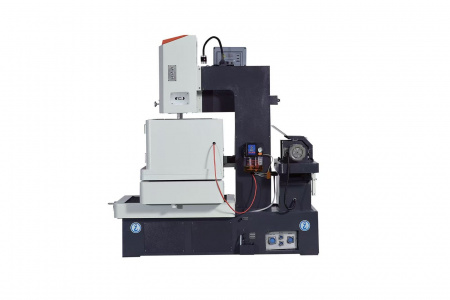

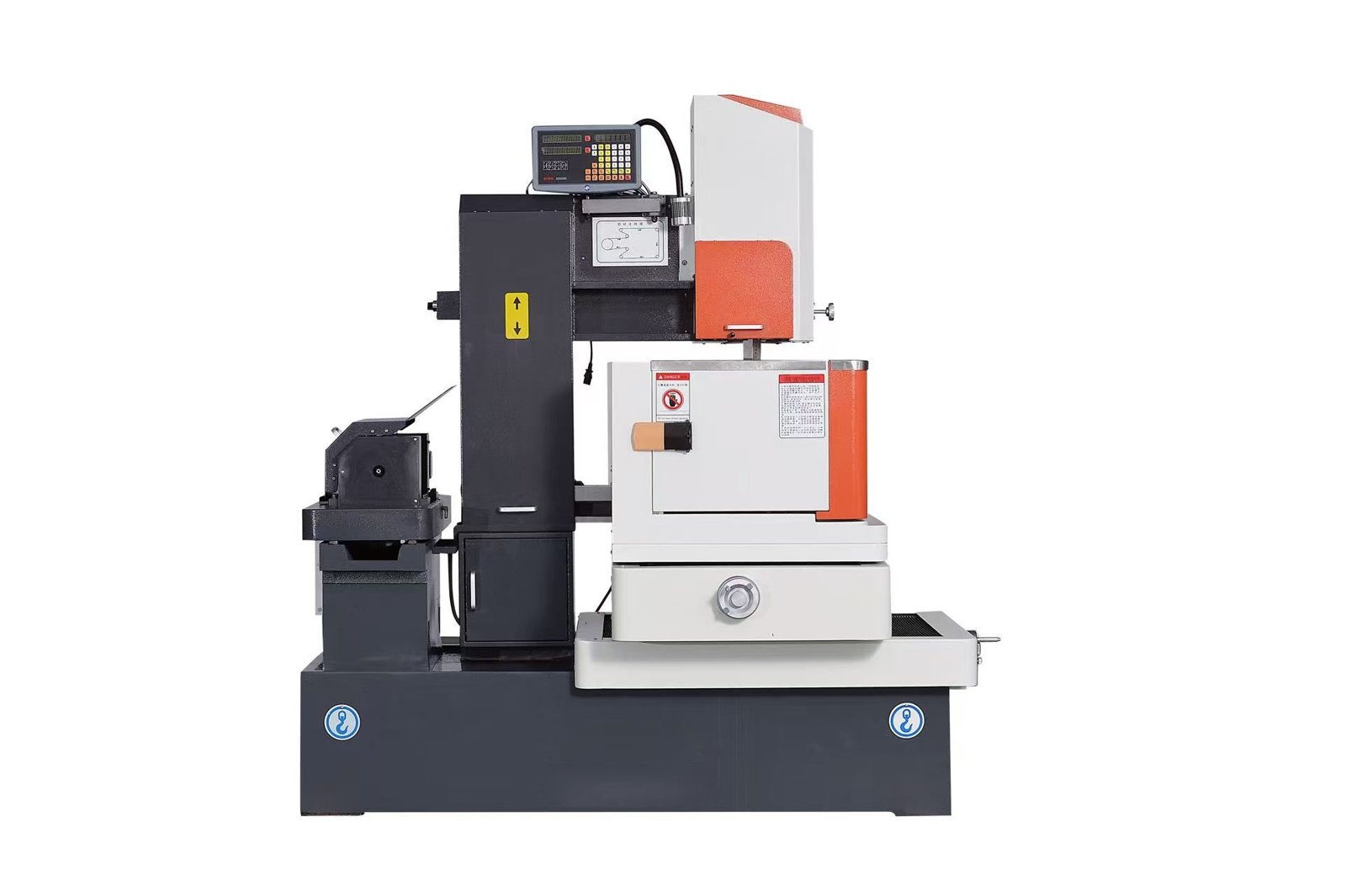

WCJ-320 — это электроэрозионный проволочно-вырезной станок с ЧПУ шагового типа, относящийся к классу экономичных среднеходных станков и предназначенный для прецизионной обработки малых и средних пресс-форм и деталей. Станок оснащён шаговыми двигателями по осям X/Y и интеллектуальной системой частотного регулирования подачи проволоки с автоматическим переключением, а также бесконтактными переключателями реверса, что значительно продлевает срок службы узлов подачи. Рабочий стол имеет размеры 760×550 мм, ход по осям X/Y составляет 400×320 мм, максимальная масса заготовки — 300 кг, максимальная толщина реза — 300 мм, что позволяет обрабатывать закалённые стали и твёрдые сплавы. Кроме того, станок комплектуется системой автоматической фильтрации рабочей жидкости и уникальным источником питания без полос, устраняющим дефекты в виде водяных разводов при многопроходной резке и обеспечивающим равномерность и точность обработанной поверхности.
Преимущества
- Экономическая эффективность класса «среднеходных» станков. WCJ-320 сочетает доступную стоимость быстрых проволочно-вырезных станков с качеством обработки, приближенным к медленным вырезным станкам, что делает его оптимальным решением для малых и средних предприятий.

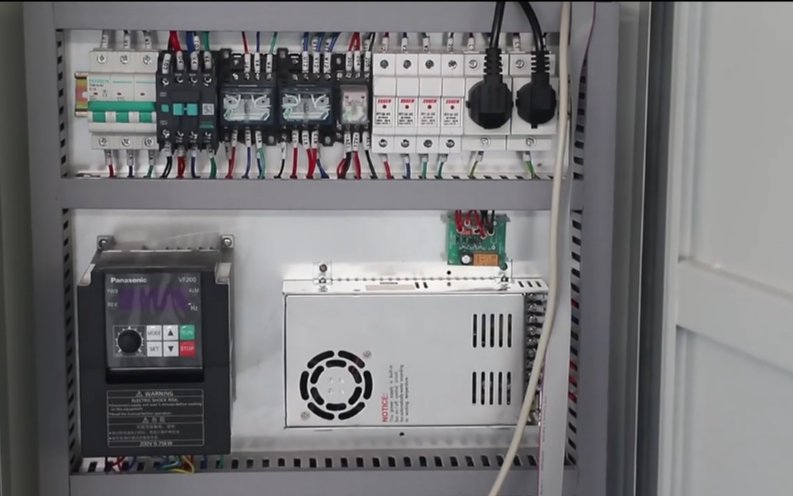

- Интеллектуальная система подачи проволоки. Автоматическое частотное регулирование скорости с бесконтактными переключателями реверса обеспечивает плавное переключение и значительно продлевает срок службы двигателя и узлов подачи.
- Технология без полос. Уникальный источник питания устраняет характерный для многопроходной резки дефект в виде чёрно-белых водяных разводов, обеспечивая равномерную и чистую поверхность реза.

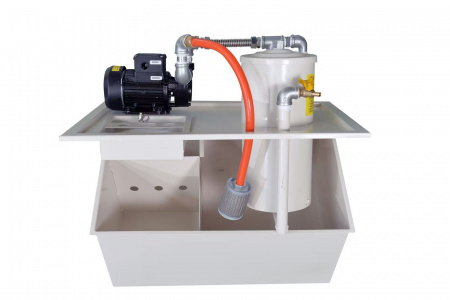

- Автоматическая фильтрация рабочей жидкости. Независимая система очистки с раздельными контурами для фильтрации и подачи воды увеличивает срок службы жидкости более чем на 100 часов и поддерживает стабильность обработки.
- Функция самодиагностики. Встроенная система автоматического обнаружения неисправностей упрощает обслуживание и сокращает время простоя оборудования при техническом контроле
Характеристики
| Параметр | Ед. изм. | WCJ320 |
|---|---|---|
| Обработка | ||
| Макс. скорость обработки | мм²/мин | ≥ 180 |
| Макс. рабочий ток | А | 7 |
| Шероховатость поверхности на 3 прохода | мкм Ra | ≤1.6 - 2.3 |
| Точность резки (прямая / конус) | мм | ±0,005 |
| Точность шага (0–200 / 0–350 / 0–500 мм) | мм | 0.01 / 0.015 / 0.02 |
| Макс. угол конусности | °/мм | ±3° / 80 |
| Электрод | ||
| Диаметр проволоки (молибден) | мм | 0.12–0.25 |
| Приводы | ||
| Тип привода | — | X, Y — шаговые двигатели; Z — электродвигатель |
| Рабочая зона | ||
| Размер рабочего стола | мм | 760 × 550 |
| Ход по осям X / Y | мм | 400 × 320 |
| Макс. толщина заготовки | мм | 300 |
| Макс. вес заготовки | кг | 300 |
| Тип станины | Стандартная однолинейная | |
| Система управления | Открытый контур, базовая точность | |
| Рабочая жидкость | ||
| Конфигурация бака | — | Высоконапорная медленная фильтрация, 100 л |
| Электропитание | ||
| Потребляемая мощность | кВт | < 2 |
| Габариты и масса | ||
| Габаритные размеры (Д×Ш×В) | мм | 1650 × 1150 × 1700 |
| Вес станка | кг | 1400 |
